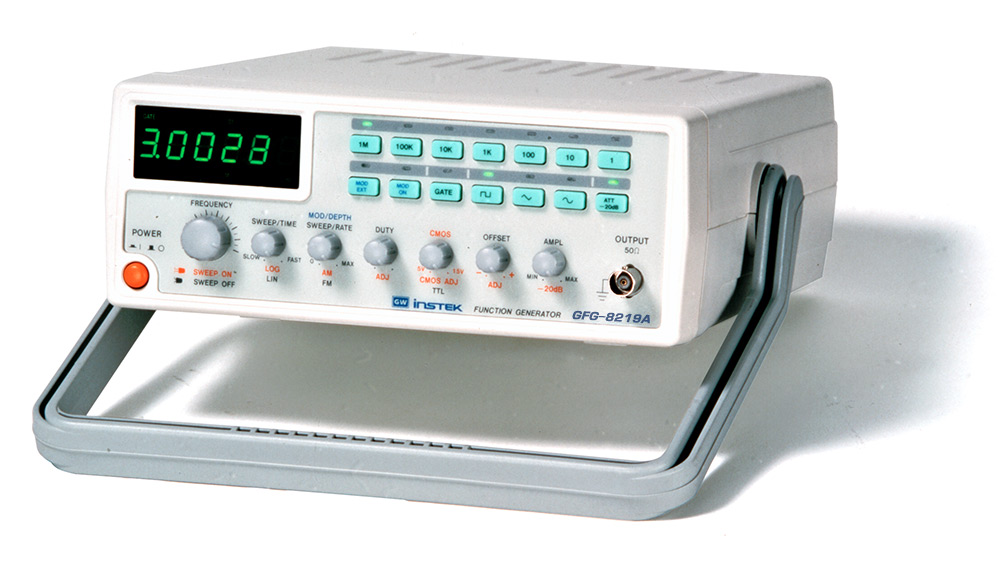

Краткие характеристики GFG-8219A:
-Частотный диапазон 0,3 Гц ... 3 МГц
-Форма сигнала: синус, треугольник, прямоугольник
-Регулировка асимметрии формы сигнала
-Добавление постоянного смещения
-2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
-Функция внешнего управления частотой
-Регулируемый ТТЛ/КМОП-выход
-Цифровой дисплей
-Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц
-Линейное/логарифмическое свипирование
-Внутренняя/внешняя АМ/ЧМ-модуляция
-Выход сигнала синхронизации
-Выход преобразователя частота-напряжение
Технические характеристики GFG-8219A:
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ
Частотный диапазон: 0,3 Гц … 3 МГц (7 диапазонов)
Погрешность установки: ±(5% + 1 Гц)
Амплитуда: > 10 В (на 50 Ом)
Выходное сопротивление: 50 Ом
Аттенюатор: 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
Постоянное смещение: ±5 В (на 50 Ом)
Асимметрия формы: 0,2…0,8 (1 МГц) - плавно регулируется
Дисплей: 6-разрядный, СД-индикаторы
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент гармоник: £ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)
Неравномерность: £ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Асимметрия импульсов: ±2% (0,3 Гц…100 кГц)
Время нарастания/спада: £ 100 нс (макс. уровень,50 Ом)
КМОП-ВЫХОД
Выходной уровень: От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
Время нарастания / спада: £ 120 нс
ТТЛ-ВЫХОД
Выходной уровень: ³ 3 В
Коэффициент нагрузки: 20 ТТЛ-элементов
Время нарастания/спада: £ 25 нс
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ
Входное напряжение: 0…(10 ±1)В
Входное сопротивление: 10 кОм
СИНХРОВЫХОД
Выходное напряжение: 0…2 В (0,3 Гц…3 МГц)
СВИПИРОВАНИЕ
Глубина свипирования: 100:1 - плавно регулируется
Цикл свипированя: 0,5 с…30 с - плавно регулируется
Режимы свипирования: Линейный/логарифмический (выбирается переключателем)
АМПЛИТУДНАЯ МОДУЛЯЦИЯ
Глубина АМ: 0…100%
Частота модуляции: 400 Гц (внутренняя)/0…1 МГц (внешняя)
Частота несущей: 100 Гц…3 МГц (-3 дБ)
Чувствительность входа: £ 10 В (при 100% АМ)
ЧАСТОТНАЯ МОДУЛЯЦИЯ
Девиация частоты: ±5%
Частота модуляции: 400 Гц (внутренняя) / 0…20 кГц (внешняя)
Чувствительность входа: £ 10 В (при 10% ЧМ)
ЧАСТОТОМЕР
Частотный диапазон: 0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5)
Разрешение: 10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
Стабильность опорн. ген-ра: ±10-5(23°С ± 5°С) после 30 мин. работы
Входной импеданс: 1 МОм / 150 пФ
Чувствительность: £ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
ОБЩИЕ ДАННЫЕ
Напряжение питания: 115 В / 230 В±15%, 50 / 60 Гц
Габаритные размеры: 251 x 91 x 291 мм
Масса: Приблизительно 2 кг
Производство компании GW Instek (Тайвань)
